ST2241型接地电阻土壤电阻率测试仪带土壤分层分析软件

优质产品,欢迎选购!

¥4800.00元/台
起订量
1
品牌
晶格
供货量
19
发货地
江苏
发布人
苏州晶格电子有限公司
发布时间
2019-02-15 11:18:13
  • 苏州晶格电子有限公司
  • 联系姓名:王娟
  • 主营产品:生产、加工、销售:电子产品、仪器仪表、交直流(开关)电源、净化设备及其配件、教学仪器及设备;销售:电线电缆、机电产品、机械…
品牌
晶格
所属分类
计量单位
发货地
江苏
长×宽×总高
250mm×130mm×50mm
10Kg
产品详情
Product details
建议零售价 ¥5000.00 产地 苏州 是否进口
订货号 -- 加工定制 货号 --
类型 接地电阻测量仪表 品牌 其他 型号 ST2241
测量范围 0.1欧到100千欧(MΩ) 电 源 220V/50Hz 测试电压 0--600(V)
精度 2% 重复误差 1% 环境温度 -10℃~40℃
相对湿度 小于60 校准周期 一年 重量 10(kg)
尺 寸 250mm×130mm×50mm 是否跨境货源



ST2241接地电阻、土壤电阻率测试仪



一、结构特征

undefined


  二、概述

    2.1基本功能和依据标准ST2241接地电阻.土壤电阻率测试仪现场测量接地电阻、土壤电阻率、接地电压、交流电压的接地系统勘察、验收综合测试仪器。符合国标GB/T 17949.1-2000接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分:常规测量》。

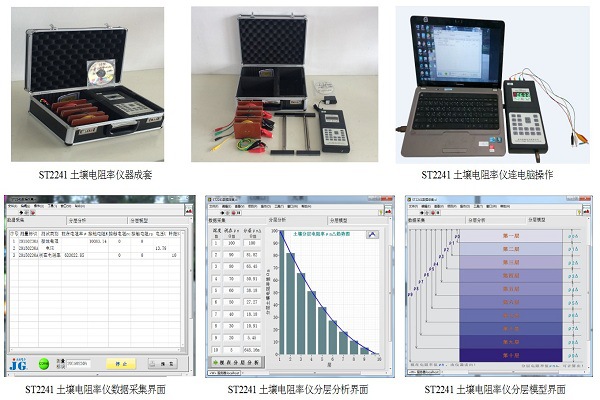

   2.2 仪器成套组成:ST2241接地电阻.土壤电阻率测试仪由主机、电脑监控软件、土壤分层分析软件、测试线、辅助接地棒、通讯线等组成。

   2.3优势特征

1) 测试仪设计,符合国标和行业规范,符合国标GB/T 17949.1-2000接地系统的土壤电阻率、接地阻抗和地面电位测量导则1部分:常规测量

2) 带智能化电脑软件,可以保存、查询、统计分析数据和打印报告。

3USB通讯接口,通用性好、方便快捷。优于RS232或485方式,这些端口一般电脑都难配了!

4)可脱电脑单机操作,小型化、手动/自动一体化。操作简便、性能稳定,所有参数设定、功能转换全部采用数码键盘输入。避免传统机械开关式性能不稳、寿命有限等缺陷。

7)可拓展功能:测试仪除了当土壤电阻率测试仪用,电阻率测试仪也可以增配四探针测试台、探头拓展为交流四探针测试仪

  2.4适用范围:其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。

三、技术参数

3.1.基准条件和工作条件

影响量

基准条件

工作条件

备注

辅助接地电阻值

<100Ω

<100kΩ

rCrP

R时电极间距

a>5d

a>5d

----

ρ时电极间距

a>20h

a>20h

----

环境温度

23℃±1℃

-10℃~40℃

----

环境湿渡

40%~60%

<80%

----

3.2.一般规格参数

功    能

二三四线测量接地电阻、土壤电阻率;

接地电压、交流电压测量

电    源

DC 8.4V (2节充电锂电池)

量    程

接地电阻:0.00Ω~100.0kΩ

土壤电阻率:0.00Ωm~1kΩm(再乘以系数2πa)

测量方式

精密4线、3线法测量、简易2线测量接地电阻

短路测试电流

AC ±20mA max

开路测试电压

AC ±20V max

测试电压波形

方波(1KHz)

电极间距范围

可设定1m10m

标准测试线

4条: 20m长2条,10m长2条

简易测试线

2条:黄色1.0m,绿色1.0m各1条

辅助接地棒

4根:φ10mm×150mm

线路电压

AC 600V以下测量

USB接口

具有USB接口,软件实时监控,存储数据可以上传电脑,保存打印 ,土壤分层分析等功能

通 讯 线

USB线1条,长1.5m

辅助接地测试

具有辅助接地电阻值测试功能,但要满足

 R+rC< 50kΩ,R+rP< 50kΩ

R是测量的接地电阻

工作温湿度

-10℃~40℃;

存放温湿度

-20℃~60℃;

3.3.基准条件下基本误差及性能指标

测量功能

测量范围

精度

分辨力

接地电阻

(R)

0.200Ω~2.000Ω

±5%rdg±5dgt

0.001Ω

02.00Ω~20.00Ω

±2%rdg±3dgt

0.01Ω

020.0Ω~200.0Ω

±2%rdg±3dgt

0.1Ω

0200Ω~2000Ω

±2%rdg±3dgt

1Ω

02.00kΩ~20.00kΩ

±5%rdg±5dgt

10Ω

土壤电阻率

(ρ)

根据R的测量范围而定

(ρ=2πa(R÷100)   a:1 m100m;π=3.14)

(ρmin= 1.256Ωm ,ρmax= 125.6KΩm )

接地电压

AC 0.0~600V

±2%rdg±3dgt

0.1V

注:1. rCrP时的附加误差±3%rdg±5dgt。

(rC max50kΩ;rP max50kΩ)

3.4.外形尺寸:

仪器主机:×宽×总高=250mm×130mm×50mm

旅行箱:×宽×总高=400mm×300 mm×150mm

         =10Kg

3.5.充电器电源:

耗:< 10W

输入:220V±10%   50Hz

查看ST2241接地电阻、电阻率测试仪技术使用说明书》
